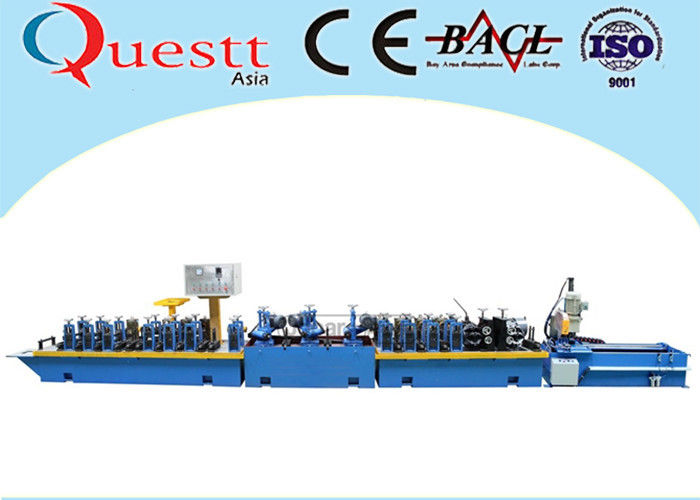

PLC Kontrol Sistemli 1KW Fiber Lazer Tüp Yapma Makinesi Boru Kalıp Fikstürü

Bükme Sonrası 1KW Fiber Lazer Kaynaklı Boru Yapımı Sistemi

Sistem oluşur

1. Boru yapma makinesi

2. 1KW fiber kaynak makinesi

3. Boru kalıp fikstürü

Şartname

5. Boru aralığıΦ9～Φ50.8mm, Kalınlıkδ0.2-1.0mm

6. Boru hareket hızı aralığı: ≤12M/dak

7. Tahrik motoru (Siemens motoru, Frekans kontrolü) 7.5kw.Voltaj: 3 Faz 400V 50Hz

Yapılandırma

A. Boru yapma makinesi

1. Boru yapma makinesi, çift bobinli yükleme çerçevesine, koyler çapı Ф350-Ф550mm, Yükleme kapasitesi 1.5T'ye sahiptir.

2. Şekillendirme aşaması:

(1) Besleme kılavuzu 2 set: Besleme cihazı ve beslemeye üç silindir tesviye cihazı ile.1 takım

(2) Dikey tutucular, 7 takım.Ana aks 40Cr'yi kullanır ve tavlama, yüksek frekanslı su verme, doğru taşlama, pas önleme ile.Tutucularda HT200 malzeme kullanılmıştır.

(3) Dikey aksların boru yapma makinesi çapıφ40mm, Yatay aksların çapıφ25 mm, Doğrultma akslarıφ30.

(4)Yatay tip tutucu, 8 takım.Ana aks 40Cr'yi kullanır ve tavlama, yüksek frekanslı söndürme, doğru taşlama, pas önleme ile.Tutucular HT200 materyali(4)Spiral dişli kutusu tahrik sistemi, 1set kullanır;

(5)Temel, 1 takım

(6) Arabalar için bağlanan 212 evrensel tahrik mili.

B 1KW Fiber lazer kaynak sistemi 1 takım

1. Raycus Çin'den 1KW Fiber lazer Sistemi

2. Özel fiber lazer soğutma sistemi

3. LaserMeck ABD'den lazer kaynak kafası

4. Lazer kaynak gazı koruma sistemi

5. Özel kaynak kontrolörü ve endüstri bilgisayarı

6. PLC kontrol sistemi

7. Lazer kaynak kafası yukarı ve aşağı çalışma masası

8. Özel kontrol kabini

C. Taşlama ekipmanı

(1) Taşlama kafası, 3 Takım;Motor gücü 3kw

(2)Yatay tutucu, 2 Takım

(3) Temel, 1 Takım.

D. Ebatlama ve doğrultma makinesi

(1) Dikey tutucular, 4 takım;(2)Yatay tip tutucular, 4 takım;

(3) Doğrultma kafası, 2 takım; (4) Spiral dişli kutusu tahrik sistemi, 1 takım;

(5) Esas olarak motor

E. Otomatik kesme sistemi

(1) Metal testere daire kesme bıçağı.

F. Bitmiş çerçeve, 1 takım.

G. Elektrik kontrol sistemi

(1) Boru makinesi için elektrik kontrol sistemi, 1 takım;(2)Durdur düğmesi;

(3) Frekans dönüştürme kontrol sistemi ile

H. Makineler için Sıralama

V: Yatay H: Dikey Q: Taşlama Başlıkları TH1,TH2 : Doğrultma Çerçevesi
