Ucuz fiyat Otomotiv sensörü lazer kırpma makinesi

Satılık ucuz fiyat Otomotiv sensör lazer kırpma makinesi

giriiş

Lazer düzeltme makinesi, kalın film devresi ve ince film devresi endüstrisi için özel olarak geliştirilmiş ve üretilmiştir.Kaynak kırpma (direnç ayarı) ve aktif kırpma (devre işlevi ayarı) esas olarak ince film, kalın film, hibrit entegre devreler ve çeşitli elektronik modüllerin yüksek hassasiyetli kırpılması için kullanılır.

Firmamız tarafından üretilen lazer düzeltme makinesi, çekirdek ölçüm kontrol sistemi, yazılım sistemi vb.'den bağımsız olarak geliştirilmiştir ve müşterilere kapsamlı lazer direnci düzeltme uygulama çözümleri sağlayabilen tüm bağımsız fikri mülkiyet haklarına sahiptir.

Ekipman modeli ve performansı

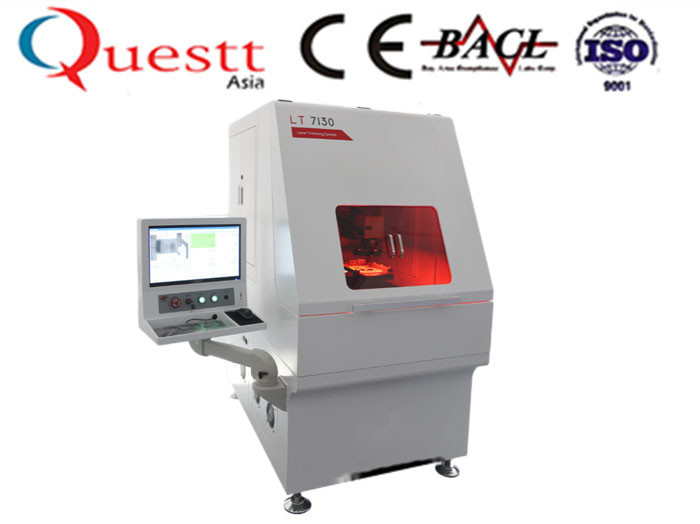

LT7 serisi lazer düzeltme makinesi, üst düzey bir konfigürasyon tipi lazer dirençli düzeltme makinesidir.

LT7 serisi ürünler, lazer düzeltme için gelişmiş özel lazer kullanır.

Direnç ayarının yüksek hassasiyeti

• Tüm makine yüksek direnç ayar doğruluğuna sahiptir ve direnç ayar doğruluğu tutarlıdır ve verim yüksektir.
• lLT7, lazer direnci düzeltme için yüksek ışın kalitesine ve son derece ince çizgi genişliğine sahip bir lazer ışını sağlayan özel bir lazer kullanır ve lazer ısısı etkisi küçüktür.
• lBenzersiz hassas kontrol modu, tescilli değişken hızlı madencilik teknolojisi.
• lÇeşitli direnç ayarlı bıçak tipi kesme işlevleri.

Hızlı direnç ayarı

• Yazılım, kaba ayar ve ince ayar arasındaki orantılı ilişkiyi direncin özelliklerine göre ayarlayabilen kaba ayar ve ince ayar ayarı işlevine sahiptir, bu da doğruluğu sağlama öncülü altında direnç ayar hızını etkili bir şekilde geliştirir.
• lYüksek hızlı ölçüm süresi, tek ölçüm süresi sadece 25us'dur.
• lYüksek hassasiyetli adım ve tekrar mekanizması: lineer motor platformu kullanarak, hareket hızı ve ivmesi hızlıdır;çoklu ünite devrelerinin tek çevrim direnç ayarını gerçekleştirebilir.
• lYüksek hızlı prob kartı kaldırma: çoklu ünite devrelerinin döngüsel direnç ayarı sürecinde işleme verimliliğini etkin bir şekilde iyileştirir.

Güçlü fonksiyon

• lEndüstrideki güçlü yazılım programlama fonksiyonu ile, elektronik modüllerin çeşitli direnç ayarlarına ve fonksiyon ayarlarına uyum sağlayabilir ve müşterilerin özel ihtiyaçlarını ve yüksek otomatik çalışmayı kolayca gerçekleştirebilir.
• lTemel direnç ve voltaj ölçümüne ek olarak, harici özel modüller ile ölçüm sinyali akım, frekans, inversiyon ve diğer sinyaller olabilir.
• l Lazer gücünün, hareketin, ölçüm aralığının vb. programlı otomatik kontrolü gerçekleştirilebilir.
• lProbe Z ekseni, lazer odak Z ekseni otomatik motor kontrol hareketi, programlanabilir.
• lGüçlü veritabanı işlevi, tüm üretim süreci kaydedilir ve izlenebilir.
• lNiteliksiz ürünlerin uyarı işlevi, niteliksiz ürünlerin bir sonraki sürece akmasını etkili bir şekilde önleyebilir.
• lKonumlandırma koordinatları, kullanımı kolay ve ürünün konumlandırma doğruluğunu artıran görüntü aracılığıyla gerçek zamanlı olarak elde edilir.

Yüksek güvenilirlik ve kararlılık

• Kaliteyi sağlamak için çekirdek bileşenler ithal edilir
• lÖzel granit kaide kullanma: Tezgahın başlatılması, durdurulması ve hızlanmasından kaynaklanan atalet titreşimini etkili bir şekilde azaltabilir;aynı zamanda, makinenin sıcaklığının stabilitesini koruyabilir.

Düşük işletme ve bakım maliyetleri

• Yüksek verimlilik, düşük enerji tüketimi ve maliyet tasarrufu

Lazer elektro-optik dönüşüm verimliliği %25'e ulaşır ve ortalama günlük güç tüketimi, geleneksel flaş lambası pompalı katı hal lazerinin 1/10'u olan 10 dereceden azdır.Uzun süreli kullanım, kullanıcıları çok fazla enerji harcamasından kurtarabilir, karbon emisyonlarını azaltabilir, uzun hizmet ömrü, yüksek performans Kararlı ve bakım gerektirmez, arıza süresini azaltır.

Lazer düzeltici çözümü

Elektronik modülde kalın film direnci kullanıldığında, direnç değişikliği ayarlanarak elektronik modülün fonksiyon değişikliği gerçekleştirilebilir, böylece elektronik modülün çıkış sinyali de değişir.

Lazer direnci kırpma, direnç gövdesinin iletken kesit alanını ve iletken uzunluğunu değiştirir ve direnç gövdesini hedef direnç değerinin altında gerekli doğruluk aralığına kırpabilir.

Tek bir cihazın ana konfigürasyonu

Teknik parametre

1．Lazer sistemi

• lLazer dalga boyu: 1064nm
• lOrtalama lazer gücü: 6W@10KHZ (TEM00)
• lTipik nokta boyutu: 30-40µm
• lOdak modu: bilgisayar programı kontrolü

2．Lazer ışını konumlandırma sistemi

• lLazer tarama aralığı: 60mm X 60mm
• lTekrar konumlandırma doğruluğu: 2.5µm
• lLazer ışını hareket çözünürlüğü: 1µm
• lMaksimum tarama hızı: 7000 mm/sn
• Konumlandırma yöntemi: programlanabilir konumlandırma veya görüntü tanıma otomatik konumlandırma

3. Görüntü gözetleme sistemi

• lİzleme yöntemi: lazer koaksiyel izleme
• lTescilli teknoloji: akromatik teknoloji, lazer ve görüntüleme format içinde örtüşür
• lİzleme alanı: 4-6 mm (diyagonal)
• lAydınlatma kaynağı: LED aydınlatma

4. ölçüm sistemi

• lDirenç ölçüm yöntemi: voltajı ölçmek için akım ekleyin

Dört telli sistem, iki telli sistem bilgisayar programı kontrolü

• lDirenç ölçüm modu: üç hızlı mod ayarı, programlanabilir kontrol
• lDirenç ölçüm aralığı: 0.1Ω-100MΩ (16bit çözünürlük)
• lDirenç ölçüm doğruluğu:

0.1Ω< Rx < 100Ω ±0.02% + 0.5% / Rx

100Ω< Rx < 100KΩ ±0.02%

100KΩ< Rx < 100MΩ ± %0.02 + %0.05 * Rx

• l Direnç ölçüm hızı: 25µs
• lDC voltaj çözünürlüğü: 0.16µV (10mV tam ölçekli koşul altında)
• lProb kartı: 48PIN, herhangi bir tanım, ESI ithal ekipmanla uyumlu
• lProbe kartı hareketi: bilgisayar programı kontrolü
• lVoltaj ölçüm aralığı: ±100mV~ ±10V 16bit çözünürlük (diğer aralıklar isteğe bağlıdır)

5. Bilgisayarlar ve Yazılım Sistemleri

• lYazılım programlanabilir, otomatik çalışmayı esnek bir şekilde gerçekleştirebilir, direnç ayarını ve devre fonksiyon ayarını karşılayabilir
• lVeritabanı işlevi, tüm direnç ayarlama verileri, iyi izlenebilirlik ile depolama için veritabanına yazılabilir
• lDirenç, manuel tek çipli kontrol ile kontrol edilebilir ve ayrıca sürekli matris (sürekli çip işleme) ile otomatik olarak ayarlanabilir.
• lLazer nokta direnci ayar yöntemi ayarlanarak doğru direnç ayarı yapılabilir.
• lİlk direnç değerinin farkına göre, direnç ayarını yapmak için farklı direnç ayar parametreleri seçilebilir.

6. Adım-tekrar mekanik hareket sistemi

• lHareket modu: lineer motor hareket sistemi
• lMotion aralığı: 300mm*300mm
• lMaksimum seramik yüzey boyutu: 150mm*150mm
• lHareket çözünürlüğü: 1µm
• lTekrar doğruluğu: ±1µm
• lKonumlama doğruluğu: ±10µm
• lMaksimum hız: 1000 mm/sn (yüksüz)
• lHareket ivmesi: 1.5G

7. Diğer teknik göstergeler

• lSoğutma yöntemi: hava soğutma
• lGüç kaynağı voltajı: 220V AC Hava basıncı: <0,4MPa Tüm makinenin güç tüketimi: 2500W

SSS

1. S: Yurtdışı hizmetleri sağlayabilir misiniz?

C: Yurtdışında hizmet verebilecek mühendisler.

2.Q:Makine nasıl kullanılır?

A:Ambalajı göndermeden öncemakineyi size kurup test edeceğiz ve ardından tüm cihazı ahşap bir kutuya paketleyeceğiz, böylece yüklemenize gerek yokYeniden,

3.Q:Test ambalajı sevkiyat öncesi?

A:Deneysel test makinesinin kesinlikle %100'ü sorunsuz normal olacaktır.

4.Q:Garanti süresi nedir?

A:Tüm makine için bir yıl garanti.

5.Q:Ödeme süresi nedir?

A:L / C veya TT'yi kabul edin.

6.Q:Nedirteslim süresi?

A:Mevduat aldıktan sonra 15-20 gün.İletişim: 7*24 saat çevrimiçi hizmet Diğerlerini paketlemeniz gerekiyorsamalzemeler / ürünler veya paketleme makinesi hakkında herhangi bir sorunuz varsa, lütfen bana e-posta göndermekten veya bizi aramaktan çekinmeyin.
